任天堂的保密文化一向严密，连《塞尔达》的BUG都像宝藏一样藏着掖着。但这次，Switch 2 的主板和 SoC，居然被玩家从某鱼上挖出来了？！

而且不是贴图、不是概念图，是实体主板 + 拆机视频 + GPU分析三连击，连芯片面积都被量出来了！

📦这不是官方预热，这是“黑市首发”。
整件事的画风就是：

Switch 2还没发布，极客湾已经拆了它的脑壳。

💻Switch 2 SoC 曝光：面积暴涨，超越 RTX 3050 Ti？

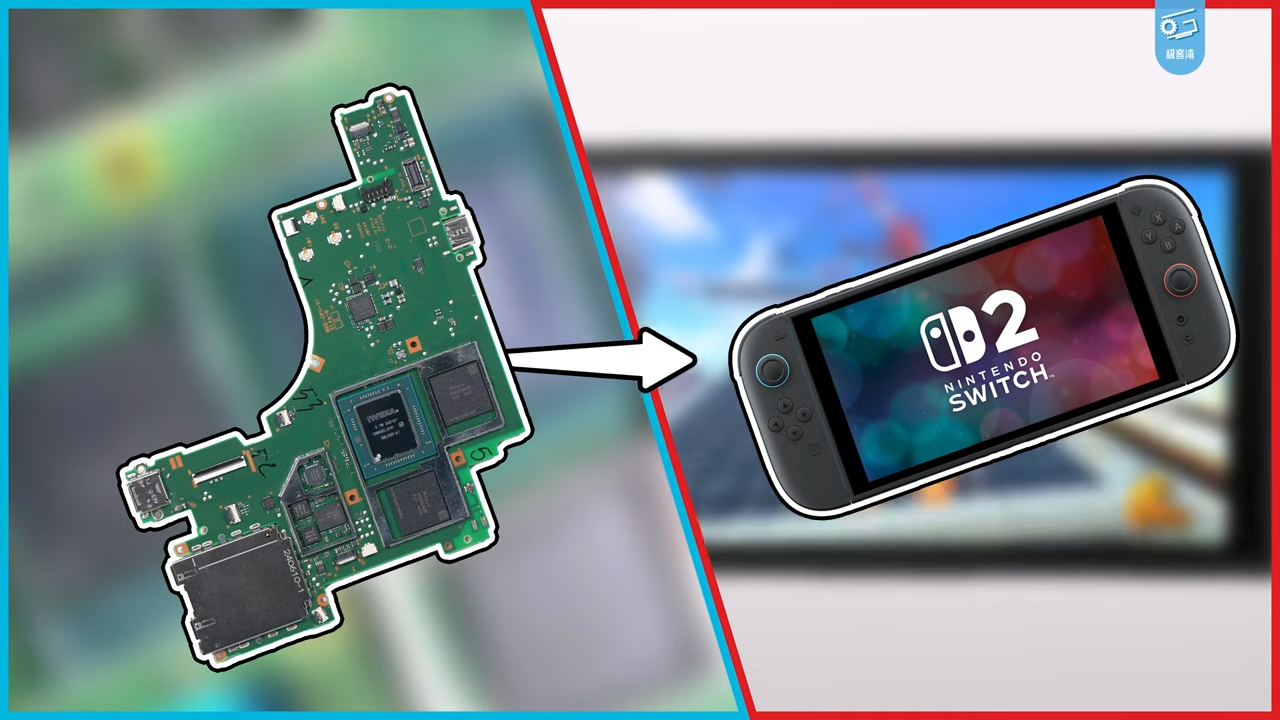

根据 B站科技UP主极客湾（Geekerwan）的拆解视频，他拿到了一块疑似 Switch 2 的主板和芯片（SoC），并做了深入分析。

最劲爆的数据如下：

• 💥芯片面积：207 平方毫米
• 👉而上一代Switch的Tegra X1 芯片面积为：118 mm²
• 🧠比 RTX 3050 Ti 移动版还大！

🤯一个掌机芯片面积干过中端笔记本显卡？这是要直接把显卡焊进手柄里吗？

🧬它是“安培”还是“Ada”？这颗GPU相当有个性

极客湾表示，这颗 GPU 虽然归类为安培（Ampere）架构，但它的布局更接近 Ada Lovelace 架构（也就是 RTX 40 系列那一挂的）。

✅核心配置如下：

• 6 个 TPC（Texture Processing Cluster）
• 每个 TPC 包含 2 个 SM（Streaming Multiprocessor）
• 一共 1536 个 CUDA 核心

这规格，已经是 PC 中端显卡的水平。再强调一遍，这是 游戏掌机，不是你桌上那台RTX+水冷的塔防主机。

🤔制程工艺：既不是8nm，也不是10nm？三星牌“神秘混血”

Switch 2 的芯片上印着“流片时间：2021”，这也解释了为啥大家都说“Switch 2其实早就造好了，就等个好日子发布”。

至于工艺呢？

• 🧪表面上是 8nm
• 🔍实测看着更像 三星10nm 的派生版本

说得直白点，这芯片用的是“长得像8nm，但骨子里还是10nm”的混血制程。对玩家的影响就是：

发热控制可能不会像台积电那么稳，但成本更低、量产更快，任天堂用它，挺合理。

🤯评论区引战时刻：性能到底能不能打？

现在问题来了，这颗SoC的参数虽然炸裂，但是否真的性能无敌，没人能拍胸脯保证。为什么？

因为掌机的性能不仅看核心，还看👇：

• 散热能不能压住这些CUDA核心🔥
• 电池能不能撑得起这块“笔电级别”芯片🔋
• 游戏开发能不能用好这些硬件🧩
• 任天堂愿不愿意开足马力，不锁频🕹️

🗣️所以，这波你怎么看？

🔥观点 A：这是次世代掌机无疑！秒Steam Deck！
🔥观点 B：纸面参数再猛，任天堂照样锁帧锁画质
🔥观点 C：别管性能，我只要能玩高清塞尔达
🔥观点 D：你以为任天堂是性能玩家？人家只是想让马里奥流畅奔跑

🕵️极客湾这次赢麻了：拆一台Switch 2，搞清半个芯片界

再说一嘴，这次极客湾的视频之所以爆，是因为内容不仅“敢讲”，还“讲透了”。

他拿到的设备据称来自某鱼上的“早鸟主机”，是内部测试机被提前流出——虽然这点暂时无官方证实，但从主板设计、芯片结构、封装方式看，可信度相当高。

🎯重点是，任天堂一直在否认Switch 2，结果你官方还没开口，人家已经都能光刻你芯片了。

🎮Switch 2 到底有多强？真机见分晓

从芯片面积到架构设计，从制程混血到GPU配置，Switch 2 这波不再是玩具机，而是能认真对抗“半台笔电”的掌机野兽。

但问题依旧：

• 🧨它到底会不会锁性能？
• 🧨官方到底啥时候官宣？
• 🧨这一代会支持光追？原神120帧？还是一样锁在30帧？

这就是任天堂的魅力 —— 你永远不知道它在下一盘性能棋，还是搞情怀套路。
